Цепные электротельферы серии ВЕ
Цепные электротельферы серии ВЕ характеризуются компактным дизайном, высокой производительностью и низкими расходами по уходу. Производятся грузоподъемностью от 125 до 1000 кг и с различной высотой и скоростью подъема в зависимости от требований клиента. Для производства каждого компонента использованы только высококачественные материалы с доказанным происхождением от сертифицированных производителей. Электротельферы оборудованы мощными трехфазовыми двигателями, ограничителем груза и конечным выключателем, который предохраняет сооружение от перегрузки и повреждений. Как и все остальные изделия продуктовой гаммы фирмы, цепные электротельферы серии ВЕ отвечают самым высоким международным стандартам качества.
Технические данные
Напряжение: 380–400V (специальные исполнения – по заказу)
Частота: 50Hz (специальные исполнения – по заказу)
Оперативное напряжение: 24 V, (42 V)
Класс защиты IP54 (EN 60529)
- Цепной электротельфер типа ВЕ, стационарный
- Цепной электротельфер типа ВЕ, стационарный, на крю
- Цепной электротельфер типа ВЕ, перемещаемый при помощи свободной тележки
- Цепной электротельфер типа ВЕ, перемещаемый при помощи моторной тележки
Условия для эксплуатации.*
- климат – нормальный, тропический или морской;
- нормальная или химически агрессивная среда;
- температура окружающей среды от -25°С до +40°С;
- относительная влажность воздуха – 80% при 20°С;
- в закрытых помещениях или под открытым небом под навесом при нормальной пожароопасности.
Стандартные исполнения
Классификация подъемных механизмов
Режим работы |
Класс применения |
||||||||
Класс нагрузки |
Коэффициент нагрузки, К |
Характеристика |
|||||||
| Легкий | < 0.125 | Работа с грузами меньше номинальных |  |
Тм , h 1) | |||||
| 2-4 | 4-8 | ||||||||
| Тмо, h 2) | |||||||||
| 6 300 | 12 500 | ||||||||
| Средний | 0.125 – 0.25 | Работа со средними и номинальными грузами |  |
Тм , h | |||||
| 1-2 | 2-4 | ||||||||
| Тмо, h | |||||||||
| 3 200 | 6 300 | ||||||||
| Тяжелый | 0.25 – 0.5 | Работа с номинальными и близкими к номинальным грузам |  |
Тм , h | |||||
| 0,5-1 | 1-2 | ||||||||
| Тмо, h | |||||||||
| 1 600 | 3 200 | ||||||||
| Очень тяжелый | 0.5 - 1 | Постоянная работа с номинальными и близкими к номинальным грузам |  |
Тм , h | |||||
| 0,25-0,5 | 0,5-1 | ||||||||
| Тмо, h | |||||||||
| 800 | 1 600 | ||||||||
| Продолжительность вкючения, % | 30 | 40 | |||||||
| Частота включений, h-1 | 180 | 240 | |||||||
Группа режим работы |
FEM 9.511 / DIN15020 | 1Am | 2m | ||||||
| ISO 4301 | M4 | M5 | |||||||
| ГОСТ 25835 | 2М | 3М | |||||||
ПОЛИСПАСТ |
ТИП |
СКОРОСТЬ ПОДЪЕМА, m/min/div> |
ИСПОЛНЕНИЕ |
ГРУЗОПОДЪЕМНОСТЬ, kg |
|||||
| 1/1 | ВЕ | 8 | ВЕ011; ВЕ031; ВЕ051; ВЕ071*; ВЕ091; ВЕ111 | 125 | 100 | ||||
| 8/2.4 | ВЕ011М; ВЕ031М; ВЕ051М; ВЕ071М*; ВЕ091М; ВЕ111М | ||||||||
| 8 | ВЕ012; ВЕ032; ВЕ052; ВЕ072*; ВЕ092; ВЕ112 | 250 | 200 | ||||||
| 8/2.4 | ВЕ012М; ВЕ032М; ВЕ052М; ВЕ072М*; ВЕ092М; ВЕ112М | ||||||||
| 8 | ВЕ013; ВЕ033; ВЕ053; ВЕ073*; ВЕ093; ВЕ113 | 500 | 400 | ||||||
| 8/2.4 | ВЕ013М; ВЕ033М; ВЕ053М; ВЕ073М*; ВЕ093М; ВЕ113М | ||||||||
| ВВЕ | 8 | ВВЕ014; ВВЕ034; ВВЕ054; ВВЕ074*; ВВЕ094; ВВЕ114 | 1000 | 800 | |||||
| 8/2 | ВВЕ014М; ВВЕ034М; ВВЕ054М; ВВЕ074М*; ВВЕ094М; ВВЕ114М | ||||||||
| 2/1 | ВЕ | 4 | ВЕ021; ВЕ041; ВЕ061; ВЕ081*; ВЕ101; ВЕ121 | 125 | 100 | ||||
| 4/1.2 | ВЕ021М; ВЕ041М; ВЕ061М; ВЕ081М*; ВЕ101М; ВЕ121М | ||||||||
| 4 | ВЕ022; ВЕ042; ВЕ062; ВЕ082*; ВЕ102; ВЕ122 | 250 | 200 | ||||||
| 4/1.2 | ВЕ022М; ВЕ042М; ВЕ062М; ВЕ082М*; ВЕ102М; ВЕ122М | ||||||||
| 4 | ВЕ023; ВЕ043; ВЕ063; ВЕ083*; ВЕ103; ВЕ123 | 500 | 400 | ||||||
| 4/1,2 | ВЕ023М; ВЕ043М; ВЕ063М; ВЕ083М*; ВЕ103М; ВЕ123М | ||||||||
| ВВЕ | 4 | ВВЕ024; ВВЕ044; ВВЕ064; ВВЕ084*; ВВЕ104; ВВЕ124 | 1000 | 800 | |||||
| 4/1 | ВВЕ024М; ВВЕ044М; ВВЕ064М; ВВЕ084М*; ВВЕ104М; ВВЕ124М | ||||||||
| 1) Tм – среднее машинное время в сутки 2) Тмо – общее машинное время за весь период эксплуатации |
|||||||||

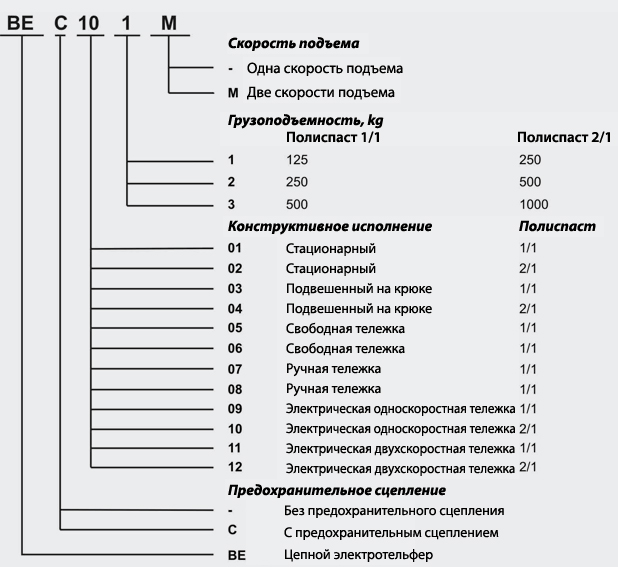

Обозначение
